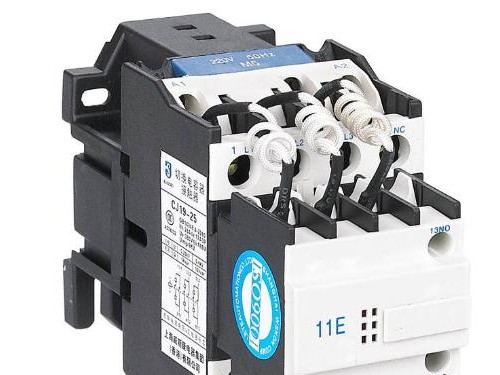

CJ19-95/21切換電容器接觸器適用范圍
CJ19切換電容器接觸器專用于投入切換低壓并聯電容器，廣泛應用于交流50Hz或60Hz，電壓至380V的無功率補償設備中，接觸器附有抑制涌流裝置，能有效地減少合閘涌流對電容的沖擊和減低開斷瞬間的操作過電壓，可代替原來由一只接觸器和三只限流電抗器組成的切換裝置，體積小，重量輕，通斷能力強，安裝方便。
CJ19-95/21結構特征0577保2788順2628
1.CJ19系列切換電容器接觸器為直動式雙斷點結構，觸頭系統分上下兩層布置，上層有三對預充觸頭與切合電阻構成抑制涌流裝置。當合閘時它先接通經數毫秒之后工作觸頭接通，預充觸頭中永久磁塊在彈簧反作用下釋放，斷開切合電阻，使電容器正常工作，接觸器內部電路連接見圖。
2.12、18、20Kvar的接觸器有兩對輔助觸頭，30Kvar的接觸器有三對輔助觸頭。
3.接觸器接線端有絕緣罩覆蓋，安全可靠。線圈接線端標有電壓數據，可防止接錯。12、18、20Kvar接觸器可用螺釘安裝，也可借底部的滑塊扣裝在35mm標準卡軌上。面罩上有一個可拆裝的長方形白色小牌，用戶可用它打印項目代號。
型號含義
CJ19—□□/□□
CJ19 ——切換電容器接觸器
—□□ ——基本規格代號
/□□ ——輔助觸頭數
20表示常開，11表示一常開，一常閉
02表示兩常閉（25A-43A）
21表示兩常開一常閉，12表示一常開兩常閉（63A-95A）
3、CJ19切換電容器接觸器工作條件和安裝條件:
周圍空氣溫度為-5℃~+40℃，且24h內平均值不超過+35℃。
海拔：海拔不超過2000m. CJX2交流接觸器‖LC1-D交流接觸器‖鋯鎕賕
大氣條件：在+40℃時， 大氣的相對濕度不超過50%；在較低溫度下可允許有較高相對濕度，最濕月的月平最低溫度不超過+25℃，該月的月平均最大相對濕度不超過90%，因溫度變化在產品上發生的凝露的情況必須采取措施；鋯鎕賕
污染等級：3級；
安裝類別：III類；
安裝條件：安裝面與垂直面的傾斜度不大于±5°。
沖動振動：產品應安裝和使用在無顯著搖動和沖擊、振動的地方。
外形及安裝尺寸
|
尺寸 型號 |
外形尺寸 |
安裝尺寸 |
||||||
|
A |
B |
C |
D |
A |
B |
Φ |
卡規 |
|
|
CJ19-25 |
76 |
47 |
125 |
120 |
35 |
50/60 |
4.5 |
35 |
|
CJ19-32 |
86 |
58 |
135 |
130 |
40 |
50/60 |
||
|
CJ19-43 |
86 |
58 |
135 |
130 |
40 |
50/60 |
||
|
CJ19-63 |
128 |
79 |
156 |
150 |
40 |
100/110 |
6.5 |
35/75 |
|
CJ19-80 |
128 |
87 |
160 |
200 |
40 |
100/110 |
||
|
CJ19-95 |
128 |
87 |
160 |
200 |
40 |
100/110 |
||
該系列接觸器除可用螺釘安裝外，亦可采用標準卡軌快速嵌入方式安裝。對CJ19-25、32、43接觸器，卡軌寬度35mm，對CJ19-63、80、95接觸器，卡軌寬度35mm或75mm。如果你希望了解CJ19切換電容器接觸器的更多信息，如使用說明書，價格，維修保養等相關信息，請聯系我們。
CJ19-95/21詳細請聯系我們，保順電器全體員工將竭誠為您服務，24小時為您守候。
質量保證：本公司秉著銷售的每一款產品都經過專業的測試儀器檢測，試驗合格后方可出廠的原則，保證每一位客戶都買到稱心如意的產品！
售后服務：忠告客戶您買的不僅僅是我們的產品，更重要的是您購買本公司銷售的任何一款產品您都可以得到相應期限的一對一售后服務。包括在安裝或者是使用過程中一系列不懂的問題，您都可以向我們咨詢，我們會以閃電般的速度解決您的問題，解決了你的問題就解決了我們公司所有員工的工作問題。客戶的不斷需求是我們存在的理由，客戶的不斷需求是我們前進的動力！我們始終把服務第一的原則放在工作的首位！
