戴金花
江蘇安科瑞電器制造有限公司 江蘇江陰214405
摘要：本文以蘭州軍區司令部工程勘察設計院變配電室電能管理系統為案例，介紹基于Acrel-3000電能管理系統平臺結合安科瑞電氣股份有限公司生產的智能電力儀表，設計并實現了一套分散采集集中管理的供配電自動化管理系統。本系統通過計算機網絡技術，對配電房?jī)?nèi)的智能儀表設備實現遠程精細、實時監控，避免使用人工采集數據時的繁瑣和數據偏差，提高了供配電安全和管理水平，具有安全便捷、簡明實用、投資少、數據保存方便等優點。
關鍵詞：電能管理 智能電力儀表 配電自動化 蘭州軍區 工程勘察設計院 智能配電;監控軟件
引言
隨著電力行業市場化改革的推進，電能計量裝置異常問題越來越受到人們的重視，但是原有的電能計量監測方法已不能適應形勢需要。傳統電能計量監測手段存在的不足說明我們有必要采取新的、自動化和信息化程度較高的監測方式，以提高電能計量監測工作水平，控制電能計量裝置異常問題，挽回電力企業以及終端用戶的損失。
Acrel-3000系列電能管理系統是安科瑞電氣股份有限公司緊密把握電力系統用戶的需求，遵循電力系統的標準規范而二次開發的一套具有專業性強、自動化程度高、易使用、高性能、高可靠等特點的適用于低壓配電系統的電能管理系統。通過遙測和遙控可以合理調配負荷，實現優化運行，有效節約電能，并有高峰與低谷用電記錄，從而為用電的合理管理提供了數據依據。
本文以蘭州軍區司令部工程勘察設計院變配電室電能管理系統為案例，介紹基于Acrel-3000電能管理系統平臺結合安科瑞電氣股份有限公司生產的智能電力儀表，設計并實現了一套分散采集集中管理的供配電自動化管理系統。
1.項目概況
蘭州軍區司令部工程勘察設計院電能管理系統，其監控對象是設計院辦公大樓一層配電室中的31只安科瑞生產的多功能電力儀表，其中進線回路采用APMD730系列儀表，數量為1只;重要的出線回路采用ACR220EL/K網絡電力儀表，數量為1只，普通出線回路采用ACR120EL/K網絡電力儀表，數量為29只。監控中心也在辦公大樓一層，距離配電室約20米的距離。所有電參量數據由儀表的通訊接口經一根RS-485總線傳給上位機，實現遙測和遙信功能。
2.系統拓?fù)浣Y(jié)構
蘭州軍區司令部工程勘察設計院電能管理系統采用分布式結構，按功能或區域進行劃分，模塊化設計。整個系統一般分為三層，即現場層、中間層、主控層。
現場層主要任務是將現場的各種配電系統的運行參數進行采集和測量，并將采集和測量的各種數據傳輸給監控系統。其主要設備是：APMD730、ACR220EL/K、ACR120EL/K網絡電力儀表。上述設備均相互獨立完成各自的功能，不依賴主控計算機運行，所有儀表都具備RS-485 通信接口，通過現場的一根RS-485總線將檢測到的各項電參數和狀態信號實時傳輸?shù)街虚g層的數據處理單元。
中間層位于現場層與主控層之間，其設備為串口服務器，現場485總線通過串口服務器與后臺主機相連，完成現場層設備與主控計算機之間的網絡通信聯接、數據交換。
主控層位于中控室或值班室，配置高性能、高可靠性工業級計算機、UPS不間斷電源、打印機、報警裝置等。Acrel-3000電力監控軟件安裝在主控計算機上，通過軟件的人機界面和各種管理功能實現對整個配電系統的實時監控。
3.Acrel-3000電能管理系統介紹
Acrel-3000電力監控組態軟件是對現場生產數據進行采集與過程控制的專用軟件，最大的特點是能以靈活多樣的“組態方式”而不是編程方式來進行系統集成，它提供了良好的用戶開發界面和簡捷的工程實現方法，只要將其預設置的各種軟件模塊進行簡單的“組態”，便可以非常容易地實現和完成監控層的各項功能，比如在分布式網絡應用中，所有應用(例如趨勢曲線、報警等)對遠程數據的引用方法與引用本地?cái)?shù)據完全相同，通過“組態”的方式可以縮短自動化工程師的系統集成的時間，提高集成效率。其部分功能介紹如下：
3.1 模擬一次配電系統實時顯示數據
3.2 故障報警及事故追憶
3.3 用戶權限管理
3.4 運行負荷曲線
3.5 遠程報表查詢
3.6 數據庫建立與查詢
4.案例客戶需求及功能實現
4.1客戶需求
本項目后臺監控系統，需要對辦公樓配電室內的31只智能電測儀表進行集中監視。具體監控?cái)?shù)據為：用電量計量、實時測量相電壓、線電壓、有功功率、無功功率、視在功率、功率因數、頻率等數據，能打印月度用電報表，并有歷史曲線的查詢功能(時間不小于30天)、靈活設置值班人員權限管理、各參數及數據通過RS485總線，通過網絡送至配電中心的電工值班室(后臺監控中心)。
4.2功能實現
用戶權限管理窗口
針對不同級別的用戶，設置不同的權限組，防止因人為誤操作給生產，生活帶來的損失，實現配電系統的安全，可靠運行。可以通過用戶管理進行用戶登錄、用戶注銷、修改密碼、添加刪除等操作，方便用戶對賬號和權限的修改。

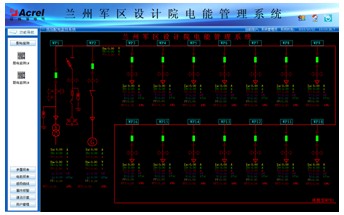

模擬一次配電系統實時顯示數據功能窗口
系統提供簡單、易用、良好的用戶使用界面。采用全中文界面，CAD圖形顯示低壓配電系統電氣一次主接線圖，顯示配電系統設備狀態及相應實時運行參數，畫面定時輪巡切換;畫面實時動態刷新;模擬量顯示;開關量顯示;連續記錄顯示等。

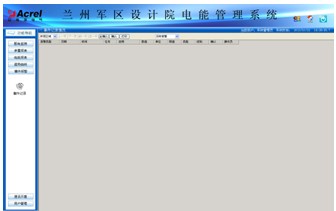

故障報警及事故追憶窗口
在配電系統發生運行故障時，會及時發出聲光報警提示用戶及時響應故障回路，同時自動記錄事件發生的時間和回路名稱，以便用戶查詢，追憶故障原因。

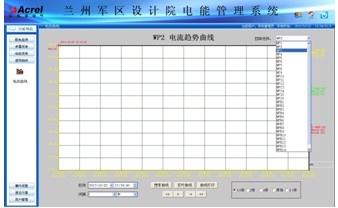

運行負荷曲線
負荷趨勢曲線功能主要負責定時采集進線及重要回路電流和功率負荷參量，自動生成運行負荷趨勢曲線的，方便用戶及時了解設備的運行負荷狀況。點擊畫面相應按鈕或菜單項可以完成相應功能的切換;可以查看實時趨勢曲線或歷史趨勢線;對所選曲線可以進行平移、縮放、量程變換等操作，幫助用戶進線趨勢分析和故障追憶。

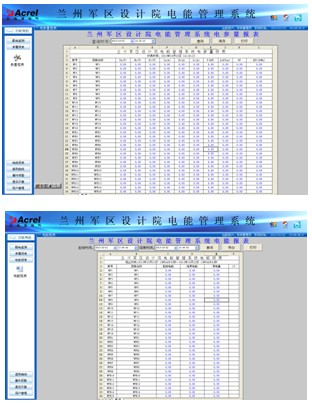

遠程報表查詢
配電室各個回路按照時間段進行歷史數據查詢。選擇回路后，可選擇時間間隔、時間長度對該回路進行歷史數據精確查詢，包括電壓、電流、功率、功率因數和電能等常用數據。查詢結果可導出成EXCEL表格進行保存，也可打印保存。
5.結束語
本文介紹的電力儀表及Acrel-3000電能管理系統在蘭州軍區司令部工程勘察設計院項目中的應用，系統實現對采集數據的分析、處理，并生成各種電能報表、分析曲線、圖形等，便于電能的遠程抄表以及分析、研究。該系列電力儀表及系統運行可靠，穩定，為樓宇電能統計數據，為節能提供決策依據取得了較好的社會效益。
參考文獻：
1)《電力電測數字儀表原理與應用指南》 任致程，周中，中國電力出版社
2)《變配電所計算機監控系統工程實例》 黃陽，智能建筑電氣技術，2006年7月第5卷第3期。
作者簡介：
戴金花，女，江蘇安科瑞電器制造有限公司，項目經理，主要研究方向?yàn)橹悄芙ㄖ┡潆姳O(jiān)控系統。Tel：0510-86179967 18860995103 QQ：2880157871 Email:2880157871@qq.com Fax：0510-86179835 網址：http://wwww.acrel-et.com
