一、 系統概述

　　多年以來，我國對于企業能耗的收集，大多采用企業定期上報耗能報表的采集方式，企業自行上報的能耗報表，往往因?yàn)槠髽I(yè)自身經營的需要，帶有或多或少有利于企業的傾向性特征，并非完全客觀反映實際能耗。能耗管理部門也沒有其他直接有效的手段，獲取重點企業的實際能耗信息，因此更無法做到對不同類別耗能指標的有效分析，據此制定針對性的能耗管理政策。也無法進一步提出節能方案，有效降低能耗。

　　工業能耗在線監測系統是一個集成Intranet/Internet網絡技術、GPRS無線傳輸技術、Web Service軟件技術、數據庫技術等于一體的大型數據綜合管理系統。系統為管理者、各級能耗內部用戶、瀏覽者提供了一個訪問的網絡通道，搭建了一個合理、高效的信息傳輸平臺和管理平臺。工業能耗在線監測系統的開發應用為政府管理部門、企業生產管理、計量管理、節能管理提高到一個新的高度，是我們對節能減排、節能降耗實現的一種行之有效的解決方案。

　　能源組成及監測內容：

　　能源組成

　　監測內容

　　用電類：采集采暖、鍋爐、空調、制冷、照明、辦公、電梯、水泵、風機、通風機等耗電設備的用電信息。主要監測其用電量，對于大耗電設備監測其電流、電壓及功率因數等信息。

　　配電類：采集6KV/10kv配電開關設備、變壓器，狀態信號、電壓、電流、有功功率、無功功率、功率因數、電能質量、電能量等。

　　用水：自來水和蒸汽;采集具有485通訊功能的智能熱量表、蒸汽流量計、水表等;

　　用氣：煤氣、天然氣;采集具有485通訊功能燃?xì)獗?

　　環境參數：采集具有485通訊功能的溫度/濕度計;采暖空調供回水溫度;

　　二、 系統框架

　　⑴能源消費管理系統：該系統可以對重點用能企業煤、電、油、氣、熱、水等能源和耗能工質進行定期錄入和實時采集，并將收集到的能耗數據進行整理存儲，為匯總分析和上報作數據支持。

　　⑵能源利用狀況信息報送系統

　　重點用能企業可通過該系統將企業本年度的《能源利用狀況報告》，報送至市節能監察中心，經初審核后，上傳至省節能監察總隊審核，而后上報國家有關部門。

　　⑶單位能耗水平識別評價系統

　　利用重點用能單位能耗數據，對企業用能狀況進行分析評價，查找問題。為政府節能管理部門掌握、分析信息和研究節能改造并制定相關政策措施提供科學的依據和平臺。

　　⑷決策服務和專家咨詢服務系統

　　系統提供直觀、簡明、快捷的數據信息查詢和決策支持服務。對重點用能企業的能耗進行科學、合理的咨詢指導，幫助重點用能企業做出及時、正確、可行、有效的解決方案。

　　⑸能耗預測、能源安全預警系統

　　通過系統全面掌握重點用能企業能源購置、使用、消耗及生產情況，對企業的用能情況進行綜合的評判和分析，對比同期值和限定值，對能耗超標情況予以預警提示。

　　在全面獲取能源使用的基礎上，進行數據挖掘分析，實現能耗的預測分析功能，為政府相關部門的宏觀決策提供支撐體系。

　　⑹節能監察及信息發布、法律法規知識培訓系統：

　　通過該系統平臺，可對省重點耗能企業做全面節能監察工作;發布最新的節能法律法規標準以及能源基礎知識、能源統計知識、節能監測方法等資料;處理日常節能管理工作相關的公文、通知、公告等。

　　三、 系統網絡結構

　　系統把數據信息從各個企業的能源監控中心采集到后臺的數據庫系統，經分析與處理，提供分析預測和預警功能。同時通過門戶網站、無線終端等手段為省、市領導以及相關委辦局提供了多方位、可視化的便捷服務。

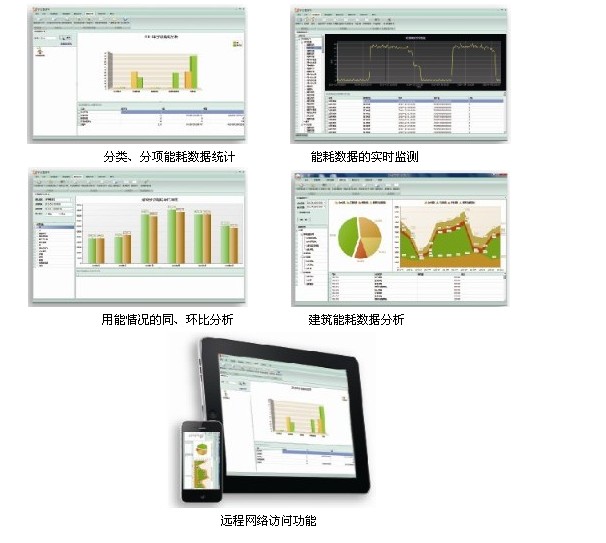

　　四、 系統特點：

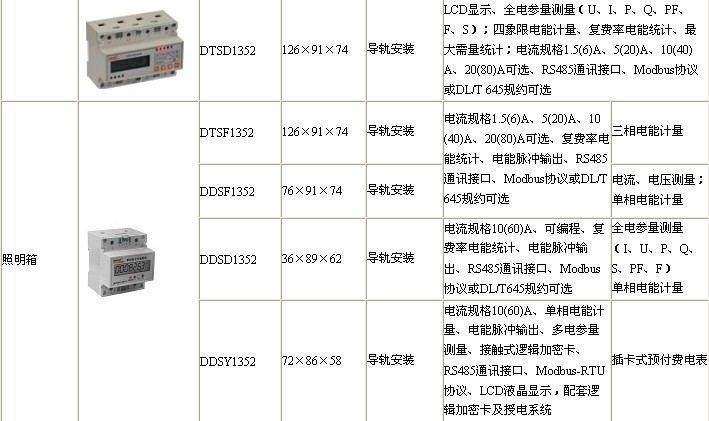

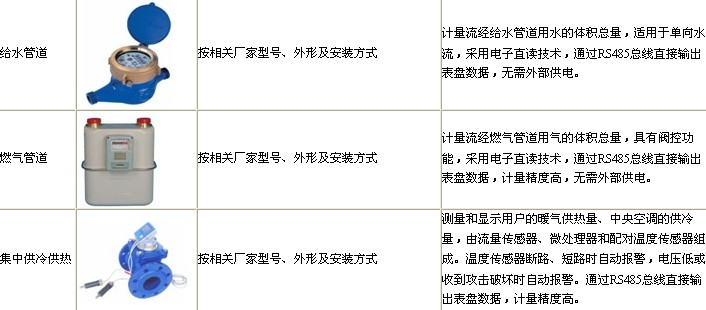

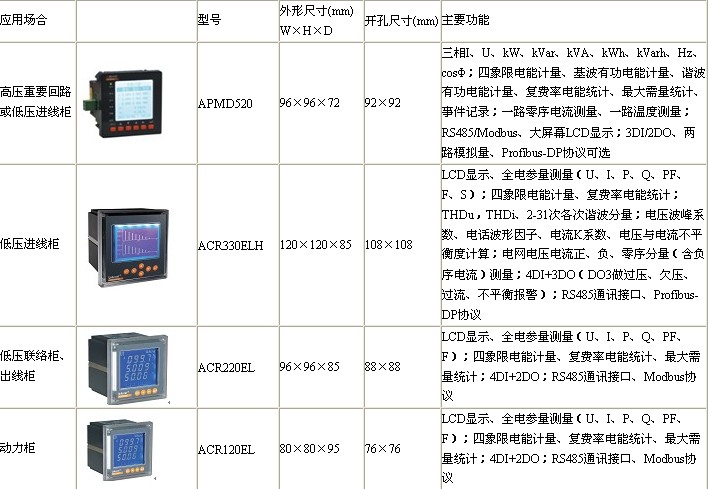

　　五、 能耗監測系統產品選型



　　　　六、 應用領域

　　能耗監控管理部門、重點企業能耗管理
