從現有的技術發展方向觀察，如何針對微米等級的LED做巨量轉移為目前所面臨的最大挑戰。從既有的技術供貨商觀察，技術供應鏈逐漸成形，四大關鍵技術發展方向包含磊晶與芯片技術、轉移技術、鍵結技術（Bonding）、彩色化方案等。

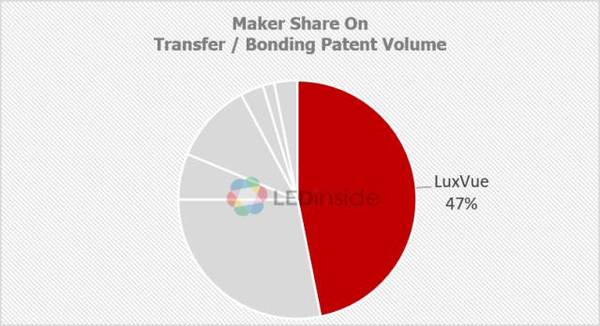

　　LEDinside調查了逾10家與Micro LED技術領域相關的廠商，并針對其專利布局作出分析，并依據其專利內容做分類。其中在最關鍵的轉移與鍵結（Bonding）項目上，LuxVue 擁有最多的轉移專利數量，其次為X-Celeprint。

　　▲數據源： LEDinside

　　也因為Luxvue在巨量轉移領域的專利布局，蘋果看見 LuxVue 的 Micro LED 技術潛力而將之收歸旗下， LuxVue 現已掌握最關鍵的轉移技術，這也是現階段開發 Micro LED 最難克服的環節，另包括電路驅動、色彩轉換、檢測、晶圓波長均勻度等，也都是尚待突破的技術瓶頸。

　　LuxVue 最初從布局轉移技術專利，之后陸續朝驅動、應用等專利技術拓展，三年來Micro LED領域已布下 65 項專利。LuxVue 使用暫時基板載體，加上靜電吸附方式，轉移1μm到100μm的LED芯片。

　　現行各家廠商布局的巨量轉移技術的重點包括吸取，如何選擇，以及如何做放置。包括轉移的設備與吸嘴，利用各種技巧做選擇，以及放置。但最終還是取決于如何提升轉移良率到99.9999 ％，而每顆芯片的精準度又必須控制在正負 0.5 µm 以內，才是各家廠商關鍵的挑戰。（文/ LEDinside Roger, Skavy, Joanne, Joey）

　　1Q17 Micro LED 次世代顯示技術市場- 綱要

　　1. Micro LED 顯示器究竟是何方神圣?

　　? 何謂Micro LED 顯示器

　　? Micro LED Display 生產流程圖

　　? LED 顯示應用代表-背光與像素光

　　? 當LED大于像素-傳統背光

　　? 像素大于LED-Micro LED

　　? 高密度電路與高密度光源的結合

　　? 未來的顯示技術將會進入自發光的時代

　　? LCD v.s. OLED v.s. Micro LED 分析

　　? Micro LED打開顯示技術的疆界

　　2. Micro LED 關鍵技術探討

　　? Micro LED 關鍵技術發展方向

　　? 磊晶與芯片技術

　　? 轉移技術

　　? 轉移技術- Pick Up 拾取

　　? 轉移技術- Selectivity 選擇

　　? 轉移技術- Placement 放置

　　? 彩色化方案

　　3. Micro LED 價值鏈與轉移廠商現況分析

　　? Micro LED 價值鏈- Micro LED / QD 熒光粉 / 轉移廠商 / 面板 / 驅動IC

　　? Micro LED供應鏈相關企業與主要專利布局重點

　　? 專利分類項目定義

　　? LuxVue- 靜電吸附轉移技術，仍未見是完美解決方案

　　? LuxVue- Micro LED 新專利，加強微型裝置數組穩定度

　　? X-Celeprin- 以轉移為核心技術，研發顯示技術為輔

　　? X-Celeprint- μTP轉移技術仍有許多問題需逐一克服

　　? X-Celeprint- 主動 v.s. 被動尋址化驅動技術產品規劃

　　? Sony- 長期布局Micro LED 技術

　　? Sony- 透過雷射燒灼(Laser Ablation)技術，來選擇特定的器件完成轉移

　　? ITRI 工研院- 積極發展轉移技術采用主動尋址化驅動技術

　　? ITRI 工研院- 透過Pick & Placing技術，可以抓取1 µm ~100 µm的微電子組件

　　? PlayNitride 镎創- 專利于PixeLED 與芯片轉移技術

　　? PlayNitride 镎創- 專長于LED芯片與轉移技術

　　? Mikro Mesa- 芯片最小尺寸可達到3微米，采用垂直LED芯片結構

　　? Mikro Mesa- 薄膜轉移專利布局

　　? Ostendo Technology Inc. USA- 量子光子成像 (Qantum Photonic Imager) 全息顯示技術

　　? Ostendo Technology Inc. USA- QPI專利在單個LED磊晶上實現全彩LED

　　? 專利含量整理分析- Transfer & Bonding

　　? 專利含量整理分析- Micro LED & Substrate
